Гибка металла — один из основных технологических процессов в металлообработке, позволяющий придавать заготовкам необходимую форму без нарушения целостности материала. Эта технология широко применяется в машиностроении, строительстве, производстве мебели и многих других отраслях промышленности.
Физические основы процесса
При гибке металл подвергается пластической деформации в зоне изгиба. Внешние слои материала растягиваются, внутренние — сжимаются, а нейтральная ось проходит примерно по центру сечения. Успешность операции зависит от пластических свойств материала, его толщины, радиуса изгиба и направления волокон.
Критически важным параметром является минимальный радиус изгиба, который определяется маркой материала и его толщиной. Слишком малый радиус может привести к образованию трещин на внешней стороне изгиба или даже к разрушению заготовки.
Классификация методов гибки

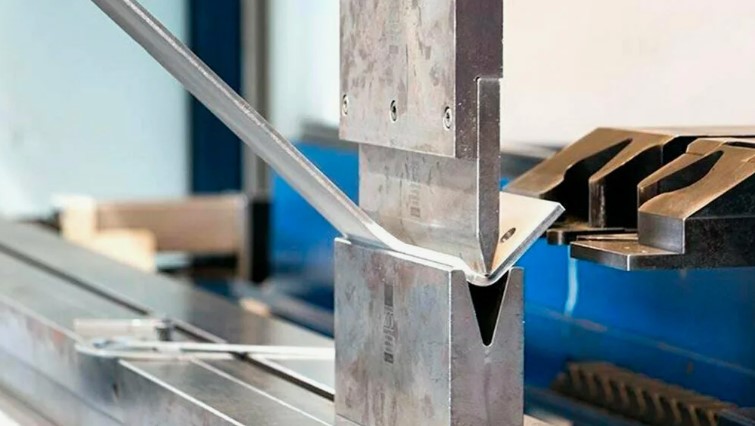

Существует несколько основных методов гибки металла. Свободная гибка выполняется между пуансоном и матрицей с V-образным пазом, что позволяет получать различные углы изгиба, изменяя глубину погружения пуансона. Этот метод универсален, но точность угла зависит от свойств материала.
Калибровочная гибка обеспечивает высокую точность за счет полного прижатия заготовки к контурам инструмента. Метод требует больших усилий, но позволяет получать изделия с точными размерами и углами.
Ротационная гибка применяется для создания плавных изгибов большого радиуса. Заготовка огибает ролик или оправку, что позволяет избежать концентрации напряжений и получить качественную поверхность.
Современное оборудование
Листогибочные прессы с ЧПУ — основа современного производства гнутых изделий. Они оснащаются системами автоматического позиционирования задних упоров, датчиками угла изгиба и компенсацией прогиба стола. Точность современных машин достигает ±0.1°.
Панелегибы предназначены для обработки крупноформатных листов. Они позволяют создавать сложные профили с многократными изгибами, что востребовано в производстве вентиляционных систем и архитектурных элементов.
Профилегибочные станки специализируются на изготовлении гнутых профилей различного сечения. Современные модели могут работать с трубами, уголками, швеллерами и сложными профилями.
Инструменты и оснастка
Качество гибки во многом определяется правильным выбором инструмента. Пуансоны различаются по радиусу закругления, углу и покрытию. Для тонких материалов применяют пуансоны с малым радиусом, для толстых — с большим.
Матрицы характеризуются шириной раскрытия и углом V-образного паза. Общее правило: ширина раскрытия должна составлять 8-10 толщин обрабатываемого материала. Это обеспечивает оптимальное соотношение между качеством изгиба и требуемым усилием.
Специальная оснастка включает сегментные инструменты для изготовления коробчатых изделий, ступенчатые матрицы для переменных углов изгиба, поворотные элементы для работы с фланцами.
Особенности работы с различными материалами
Конструкционные стали хорошо поддаются гибке благодаря оптимальному сочетанию прочности и пластичности. Важно учитывать направление проката — изгиб поперек волокон может привести к растрескиванию кромок.
Нержавеющие стали требуют больших усилий и имеют тенденцию к пружинению — частичному возврату в исходное положение после снятия нагрузки. Компенсация пружинения достигается гибкой на несколько градусов больше требуемого угла.
Алюминиевые сплавы отличаются хорошей пластичностью, но склонны к образованию трещин при малых радиусах изгиба. Дюралюминий перед гибкой рекомендуется отжигать для снятия внутренних напряжений.
Расчеты и проектирование
Точный расчет развертки — основа качественной гибки. Длина заготовки определяется как сумма прямых участков и длин дуг изгибов по нейтральной оси. Для практических расчетов используются коэффициенты, учитывающие толщину материала и радиус изгиба.
Компенсация пружинения рассчитывается экспериментально для каждого материала. Современные системы ЧПУ имеют базы данных с параметрами основных материалов, что упрощает настройку оборудования.
Контроль качества
Основные дефекты при гибке включают трещины, складки, отклонения углов и размеров. Трещины возникают при превышении предела пластичности материала или использовании слишком малого радиуса изгиба.
Складки образуются на внутренней стороне изгиба при недостаточном натяжении заготовки. Профилактика включает использование правильной оснастки и оптимальных режимов обработки.
Автоматизация и роботизация
Современные производства активно внедряют автоматические системы подачи заготовок, роботизированные комплексы для съема готовых деталей. Это повышает производительность и обеспечивает стабильное качество продукции.
Интеграция с CAD/CAM системами позволяет автоматически генерировать управляющие программы на основе 3D-моделей изделий, что существенно сокращает время подготовки производства.
Гибка металла остается одной из ключевых технологий современного машиностроения, постоянно развиваясь в направлении повышения точности, производительности и автоматизации процессов.
